Anleitung Fußraumbeleuchtung im Fond nachrüsten am BMW 1er E8x

Hallo zusammen,

hab mich mit einem Kumpel an das Nachrüsten einer Fußraumbeleuchtung für die hinteren Mitfahrer gewagt
Hier hab ich die Anleitung für euch:

Diese Teile braucht ihr

2 x Innenleuchte - 61 31 6 972 605 - 13,30€
2 x Stecker - 61 13 6 925 634 - 2,08€
4 x Kontakt - 61 13 1 393 724 - 1,80€
ausreichend Kabel (am besten Schwarz)
Lüsterklemmen
Isolierband/Schrumpfschlauch
Werkzeug

alles in allem und inklusive MwSt solltet ihr zwischen 25€ und 30€ liegen

Der Einbau

Beschrieben auf der Fahrerseite! Beifahrerseite analog!

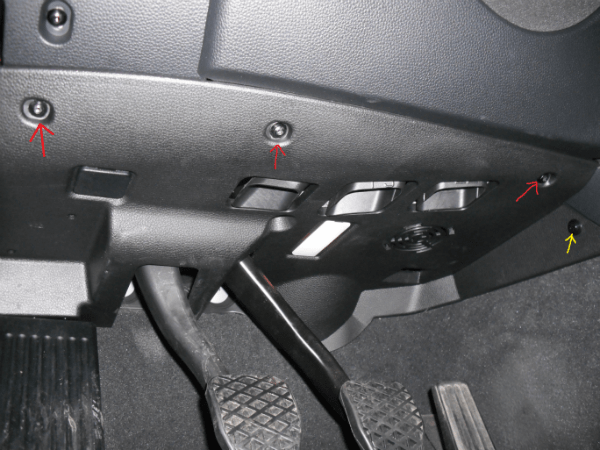

1. Abdeckung im Fußraum abbauen

die drei Torx-Schrauben (roter Pfeil) lösen und den Stift (gelber Pfeil) mit einem Schraubenzieher hraushebeln (vorsicht! 2 Teile!!)

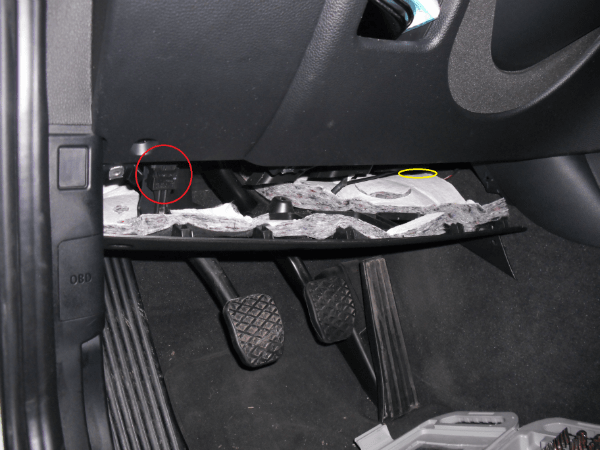

2. Abdeckung abnehmen

Stecker (roter Kreis) lösen und Kabel (gelber Kreis hinter der Dämmung) aus der Halterung ziehen; anschließend Verkleidung abnehmen

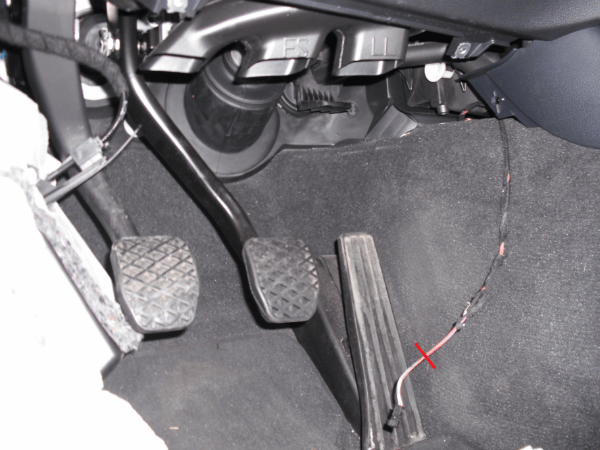

3. Kabel anzapfen

Kabel an der Markierung durchtrennen und mittels Lüsterklemme oder Stromdieb jede der beiden Adern mit dem gekauften Kabel verbinden (am besten in Richtung weg vom Stecker)

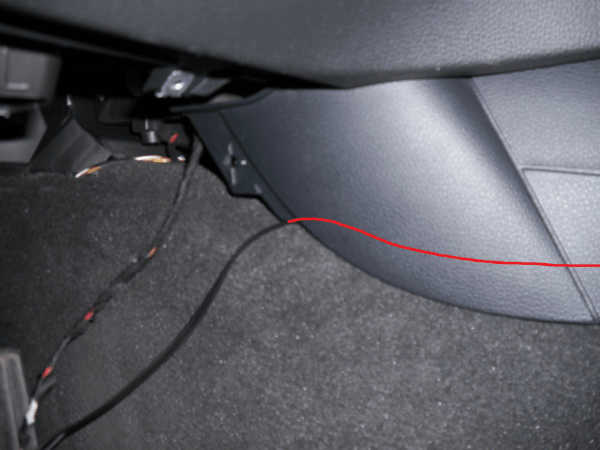

4. Kabel hinter Mittelkonsolenverkleidung verstecken

Verkleidung einfach mit den Fingern etwas anheben und das Kabel dahinter schieben; das Kabel verläuft nun gemäß der roten Linie nach hinten zum Sitz

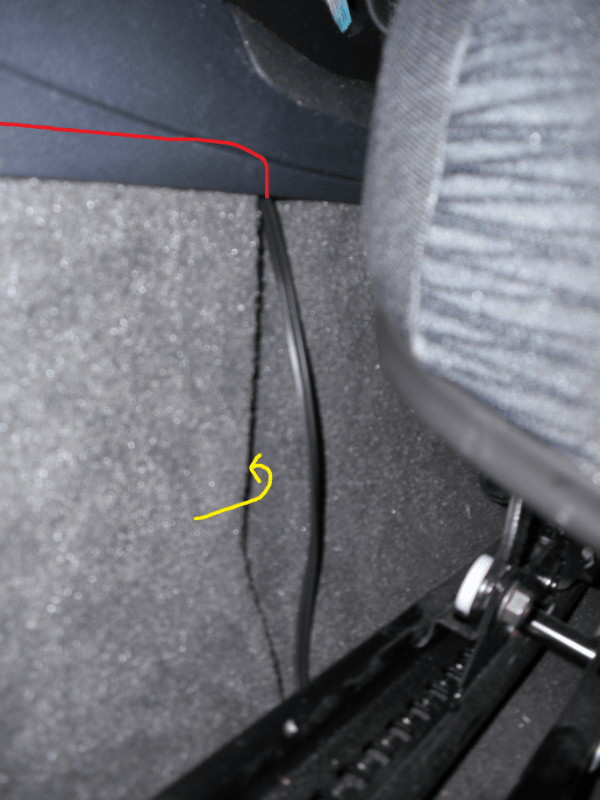

5. Kabel wieder austreten lassen

(Kabelverlauf durch rote Linie angedeutet) an dieser "Fuge" das Kabel wieder aus der Verkleidung führen (Fuge ist auf Höhe des Sitzes) und unten durch die Sitzschiene fädeln. Dann das Kabel hinter dem Teppich verstecken (gelber Pfeil)

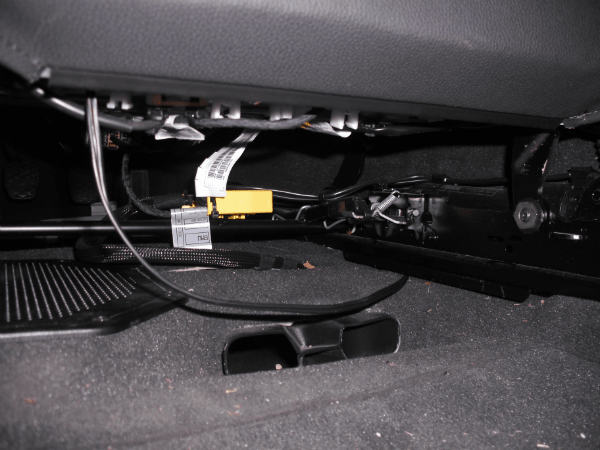

6. Stecker anbringen
Das Kabel ca. 50cm lang überstehen lassen und an das Ende die zwei Kontakte anbringen und in den Stecker schieben.

Anschließend das Kabel unter dem Sitz verstecken und die Leuchte anstecken

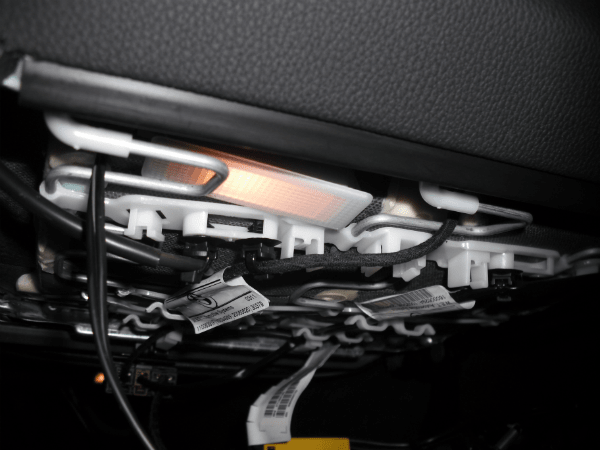

7. Leuchte in den Sitz stecken

Die Leuchte hinter den Metallbügel klemmen! Dann müsste sie fest sitzen. Zwar nicht mittig aber die meiner Meinung nach beste Lösung.

8. Die Verkleidung vorne wieder anbringen!
ACHTUNG: Den Stecker wieder anstecken und die beiden Kabel (das Originale und das neu verlegte) unter der Nase wieder festklemmen

FERTIG!!!

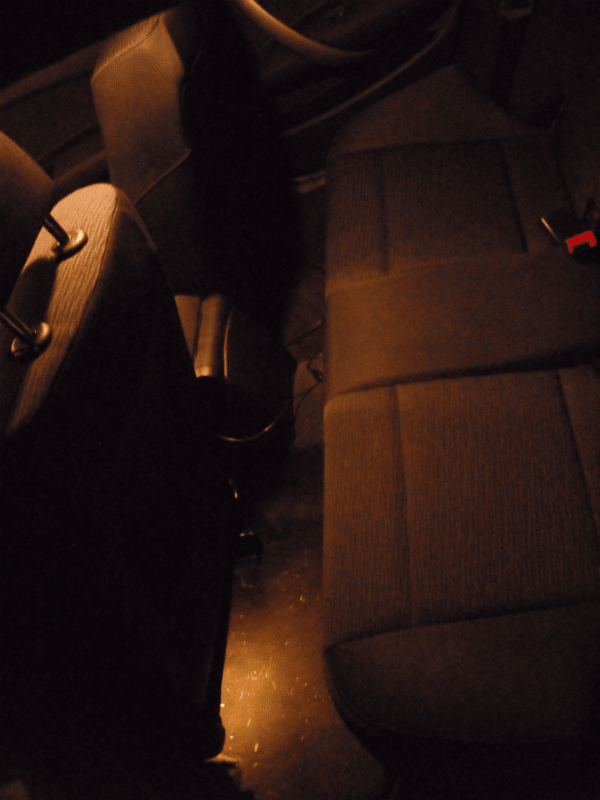

Ergebnis:



Diese Anleitung wurde uns von dem User spacegrau aus dem 1erForum.de zur Verfügung gestellt.
