Umbauanleitung Radio Professional mit Bluetooth und USB am BMW 1er E8x

Hallo

Da die Anleitung schon länge vorhanden ist, kann ich sagen das es immer wieder Überraschungen gibt bei den Fahrzeugen.
Es kann je nach Baujahr und Typ kleine Unterschiede geben.


Heute möchte ich euch mal eine kleine Anleitung vorstellen.
Für den Umbau auf das Radio Professional mit Bluetooth und USB.

Allgemein:

Radio Prof. Continental AG (Hersteller: ehemals Siemens VDO)

-USB
-Bluetooth
-MP3

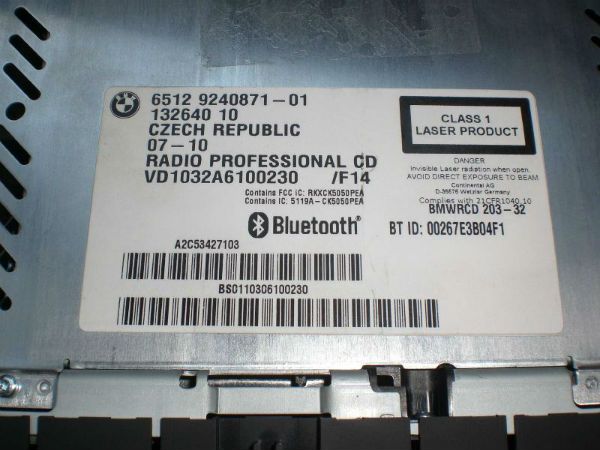

Radio:

Scheinbar gibt es verschiedene Teilenummern von dem Radio mit eingebautem Bluetooth Modul.

Die Teilenummern sind:

6512 9246501-01 Bj 10 /10
6512 9258173-01 Bj 10 /11
6512 9240040-01 Bj 04 /10
6512 3456871 Bj 09 /11
6512 9263466 Bj 07/11
6512 3456869-02

Preis ca. 300€ (bei Ebay) Kosten insg. unter 400€!

Anschluss Microphone mit Radio:

1)
Mikrofon: Teilenummer 84 31 6 938 762 1x
Steckergehäuse: 61 13 8 377 072 1x
Kontakte: 61 13 0 005 197 2x (Pin mit Kabel)
Kostet insg. Knappe 25€
Im Dachhimmel mit LSZD ist hier Voraussetzung.
Habe dazu auch eine Anleitung zum Ausbau des Schaltzentrum Dach als PDF. Einfach PN senden.

Wenn du die Halterungen von den Sonnenblenden abschraubst, senkt sich der Dachhimmel ein wenig. Jetzt kannst du mit der Hand von der Windschutzscheibe vorsichtig nach der Lichtschaltzentrale fühlen. Diese ist mit 2 Klammern befestigt, wenn du diese gegen die Lichtschaltzentrale drückst kannst du Zentrale einfach rausnehmen

2)

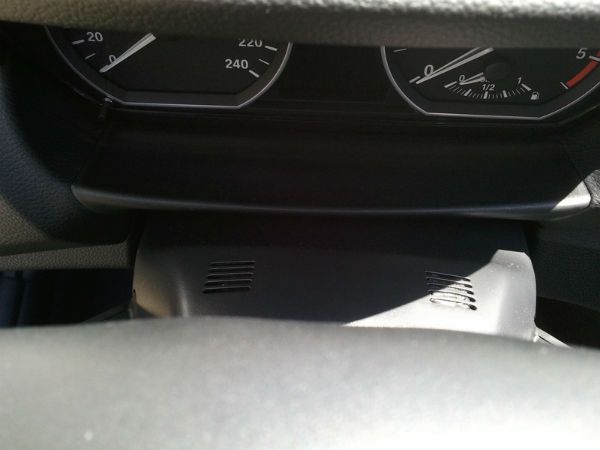

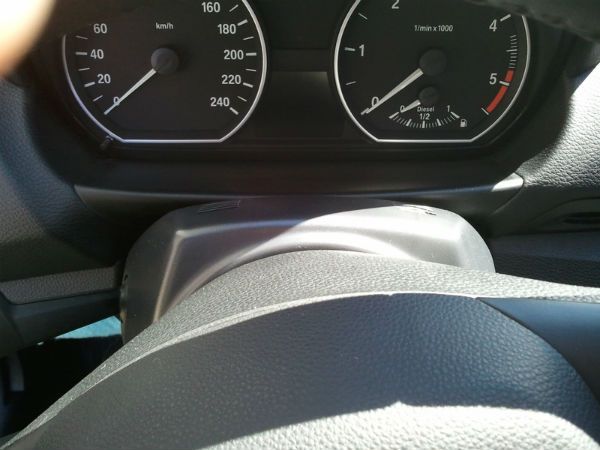

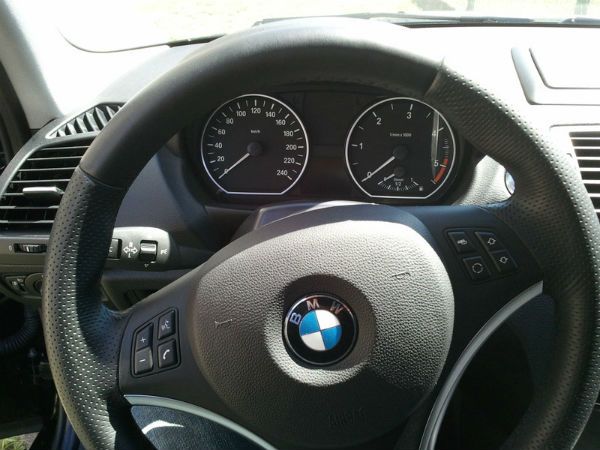

Cabrioversion ist über der Lenkradabdeckung das Mikro zu platzieren. So kann es auch gemacht werden. Der Sound ist optimal und die Verkabelung ist einfacher!

Direktverkabelt: (Steckergehäuse entfernen und mit Kontakte verlängern.)

Kontakte: 61 13 0 005 197 (müssten gleich sein wie beim Dachzentrum) 2x
Mikro mit Steckergehäuse und Kabel (84316977740) 1x

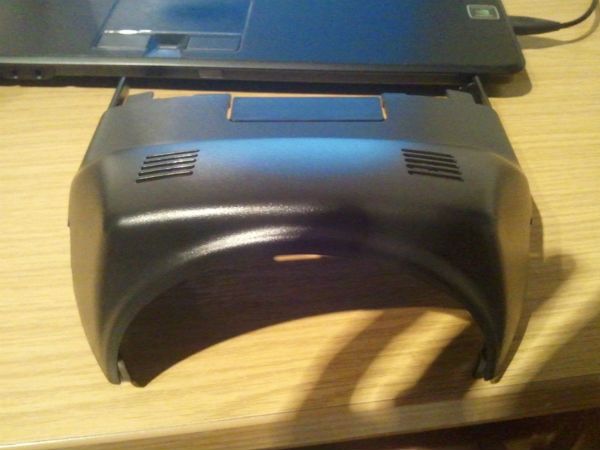

Verkleidung Lenkrad Oberseite (61316950266) 1x
Kosten wird das ca. 45€, da die Abdeckung schon knappe 20€ kostet.

Steckbare Version: (Steckerbuchse mit 2 oder 4 Kontakten verlänger / Pins (ohne Kabel) crimpen als Verlängerung)

Steckerbuchse :xxxxxxx 1x
Kontakte: 61 13 0 005 197 2x

Verbindungsleitung ist ein Lautsprecherkabel gut (0,75 mm) hat vorteile.

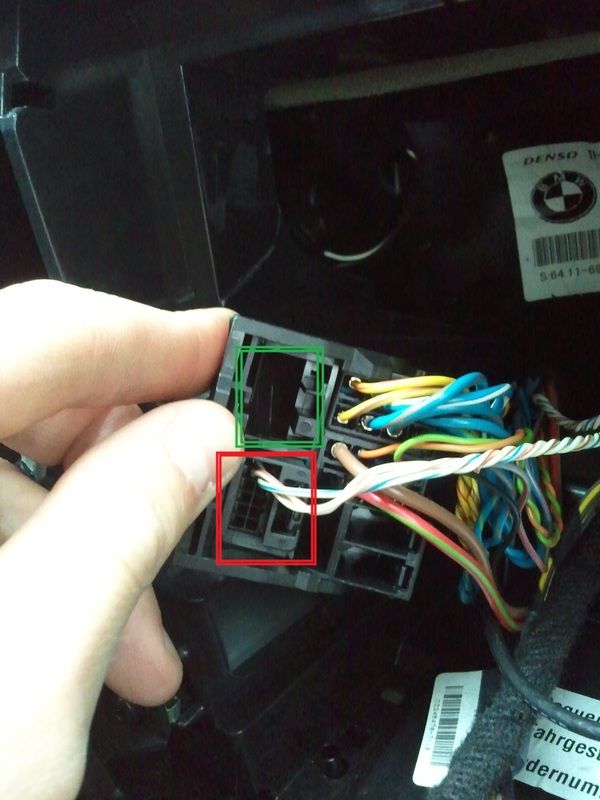

Radio Anschluss:

Da es eventuell für das Micro keinen Anschlussmöglichkeit gibt bzw. vergessen ist , wird noch mehr gebraucht am Radioanschlußstecker.
Es gibt bei dem Quadlockanschlußstecker auch eine Version wo Kammer A und B belegt sind. Da wird das Gehäuse und die Abdeckung nicht mehr gebraucht.

Gehäuse: 61138384550 1x
Abdeckkappe: 61138387206 1x
Kontakte: 1130006663 2x( Pin mit Kabel) ( Verschiedene Querschnitte!)
GRÜN = Wird eventuell gebraucht, das Steckergehäuse für diese Seite.

USB Anschluß:

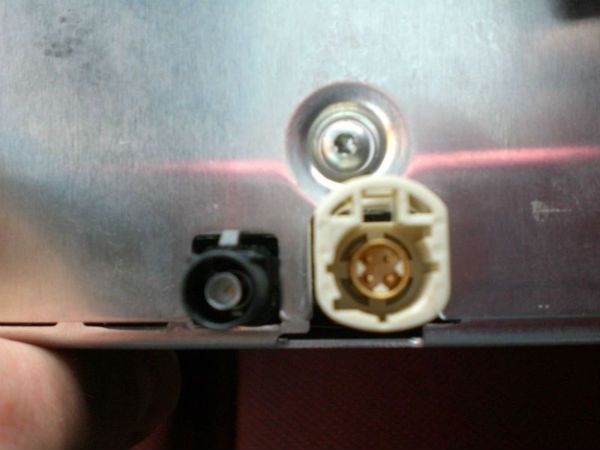

USB Anschluß am Radio > weißer Stecker

Anschlussmöglichkeit am originalen Einbauplatz (Unter der Handbremse)

MULF High -> USB-Buchse, Länge: 3,12 m Teil 61 11 9 202 728 1x
AUX/USB-IN Buchse: 61 31 9 189 175 1X

USB/AUX-IN Buchse BMW 1' E87 Modellpflege, 118d (N47)

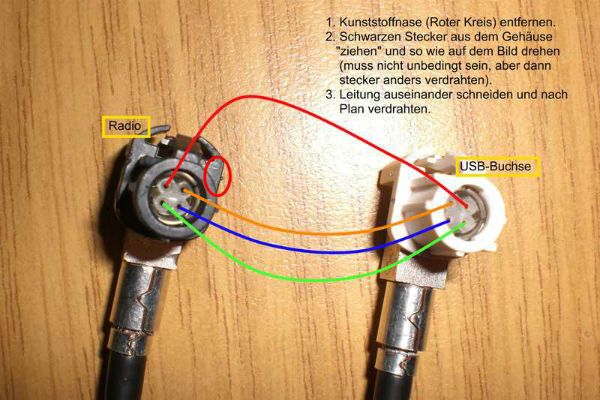

Kabelumbau:

Die Stecker sind von der Firma (Rosenberger Automotive)
Der schwarze Stecker muss nur die Nase entfernt werden.

(Die Anleitung auf dem Bild nicht beachten!)

Radio einbau:

Da bei dem Radio der Antennenstecker (Fakra) nicht waagrecht angeschlossen wird, sondern senkrecht muss am Fahrzeug eine kleine Modifikation
vorgenommen werden. Bei dem Radioschacht muss das Plastik im Bereich des Antennensteckers entfernt werden. Ein Ausschnitt für den Stecker
damit das Radio ohne Probleme raus und rein geschoben werden kann.

Radio Codierung:

das Radio sollte noch auf das Fahrzeug codiert werden. Es gibt verschiedene Ursachen was nicht funktionieren kann.

Bilder sind vorhanden für den Umbau.

Link: Freisprecheinrichtung nachrüsten über Radio Prof 2010 Bluetooth

NEU:

Es gibt die Anleitung in Word-Format und PDF- Format, einfach einen PN zusenden.


Kann versendet werden, sind alle Informationen vorhanden.
Es gibt keine Garantie und keine Haftung/ Gewährleistung > Ist von MIR selbst erstellt.

(Im E90-Forum bin ich auch unter dem gleichen Username erreichbar)

Einige Angaben habe ich nicht selbst erstellt, sie wurde mir übermittelt.

Anleitung wurde jetzt nochmal Erweitert und angepasst (USB im Handschuhfach mit Kabel Beschreibung und bessere Micro
Beschreibung)!



Diese Anleitung wurde uns von dem User Duke 323 aus dem 1erForum.de zur Verfügung gestellt.
